Программная поддержка сегментной модели памяти процесса


Реализация функций операционной системы, связанных с поддержкой памяти, - ведение таблиц страниц, трансляция адреса, обработка страничных ошибок, управление ассоциативной памятью и др. - тесно связана со структурами данных, обеспечивающими удобное представление адресного пространства процесса. Формат этих структур сильно зависит от аппаратуры и особенностей конкретной ОС.

Чаще всего виртуальная память процесса ОС разбивается на сегменты пяти типов: кода программы, данных, стека, разделяемый и сегмент файлов, отображаемых в память (см. рис. 10.5).

Сегмент программного кода содержит только команды. Сегмент программного кода не модифицируется в ходе выполнения процесса, обычно страницы данного сегмента имеют атрибут read-only. Следствием этого является возможность использования одного экземпляра кода для разных процессов.

Сегмент данных, содержащий переменные программы и сегмент стека, содержащий автоматические переменные, могут динамически менять свой размер (обычно данные в сторону увеличения адресов, а стек - в сторону уменьшения) и содержимое, должны быть доступны по чтению и записи и являются приватными сегментами процесса.

Образ процесса в памяти

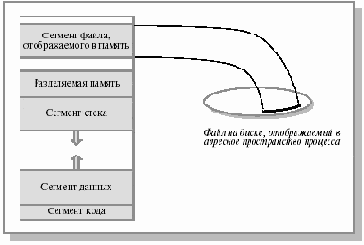

Рис. 10.5.  Образ процесса в памяти

С целью обобществления памяти между несколькими процессами создаются разделяемые сегменты, допускающие доступ по чтению и записи. Вариантом разделяемого сегмента может быть сегмент файла, отображаемого в память. Специфика таких сегментов состоит в том, что из них откачка осуществляется не в системную область выгрузки, а непосредственно в отображаемый файл. Реализация разделяемых сегментов основана на том, что логические страницы различных процессов связываются с одними и теми же страничными кадрами.

Сегменты представляют собой непрерывные области (в Linux они так и называются - области) в виртуальном адресном пространстве процесса, выровненные по границам страниц. Каждая область состоит из набора страниц с одним и тем же режимом защиты. Между областями в виртуальном пространстве могут быть свободные участки.
