Глава 12.5. Особенности стандартов V.34 и V.90

Стандарт V.34 имеет длинное название, перевод которого звучит так: «Модем, обеспечивающий передачу данных со скоростями до 28800 (33600) бит/с для использования на коммутируемой сети общего пользования и на двухточечных двухпроводных выделенных каналах телефонного типа». Таким образом, этот стандарт ориентирован на использование в наиболее распространенных типах телефонных линий. Стандарт V.34 имеет две «версии» или редакции — в первой редакции стандарта от 1994 г. предусматривалась скорость передачи не выше 28800 бит/с, во второй от 1998 г. этот предел был увеличен до 33600 бит/с. Кроме перечисленных ранее, этот стандарт имеет целый ряд других особенностей, наиболее принципиальные из которых перечислены ниже.

Более полное использование полосы пропускания телефонной линии. Из шести предусмотренных стандартом V.34 символьных

скоростей передачи две наибольшие (3200 и 3429 символов/с) требуют ширины полосы пропускания линии, большей стандартного значения 3100 Гц, но достижимой для ряда реальных телефонных линий.
Введение в передаваемый сигнал наряду с линейными нелинейных предискажений для частичной компенсации нелинейных искажений, вносимых аппаратурой с импульсно-кодовой модуляцией (ИКМ), работающей на линии. На комплексной плоскости такие предискажения выглядят в виде неравномерного (отличающегося от строго решетчатого) расположения сигнальных точек.
Развитый сервис, включающий возможность организации асимметричной передачи (разные скорости, несущие частоты, число точек на комплексной плоскости и другие режимы работы для модемов на противоположных концах линии), полудуплексного обмена (эхо-компенсация не используется) и дополнительного канала.
Автоматический адаптивный выбор режимов работы модемов в соответствии с параметрами реальной телефонной линии. Для этого модемы попеременно передают друг другу последовательность из 21 гармонических колебаний с частотами в диапазоне от 150 до 3750 Гц, определяют возможные режимы работы и обмениваются информацией о них. Настройка скорости работы модемов в соответствии с качеством связи (отношением сигнал-шум) означает, что фактически скорость может уменьшаться с шагом 2400 бит/с и в случае отношения сигнал-шум менее 20 дБ (реальная цифра для некоторых отечественных телефонных линий, особенно при междугородней связи) окажется не более 9600 бит/с. Связь ряда достижимых значений скоростей передачи с отношением сигнал/шум для стандарта V.34 показана на рис. 12.2.

Как следует из анализа особенностей стандарта V.34, он практически полностью использует возможности, предоставляемые стандартными аналоговыми телефонными линиями. Дальнейший рост скорости передачи возможен только при использовании линий с большей полосой пропускания, что и предусмотрено в стандарте V.90 для модемов со скоростью передачи до 56 Кбит/с, часто обозначаемых как V.90- или 56К-модемы. Стандарт V.90 на 56К—модемы утвержден ITU-T в сентябре 1998 г. Появление этого станпапта положило конец данного класса K56Flex (в связи с которым упоминаются фирмы 3COM, Rockwell и Lucent Technologies) и Х2 (от фирмы US Robotics).

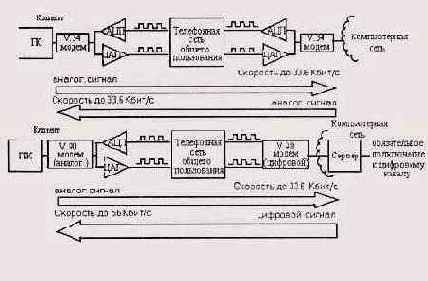

На рис. 12.11 приведена иллюстрация принципа работы обычных (со скоростью передачи до 33600 бит/с на основе стандарта V.34) и 56К (V.90)-модемов в телефонной сети общего пользования.

Хотя большая часть сети цифровая, при работе на обоих концах линии модемы, соответствующие протоколу V.34, используют ее как полностью аналоговую. Это означает необходимость использования аналого-цифровых преобразователей (АЦП) при передаче сигналов в обоих направлениях. В результате дискретизации сигналов по амплитуде АЦП вносят заметный вклад в ухудшение отношения сигнал-шум, и скорость передачи в обоих направлениях одинакова (при самых благоприятных условиях до 33600 бит/с). Однако если на одном из концов линии (у провайдера) использовать специальный цифровой V.OO-модем, подключенный непосредственно к цифровой части телефонной сети, а на другом конце (у клиента) аналоговый У.90-модем, то в направлении от провайдера к пользователю АЦП отсутствует, и скорость может быть увеличена (теоретически) до 56 Кбит/с.

Рис. 12.11. Иллюстрация принципа работы обычных и 56К (\/.90)-модемов

Сама по себе цифровая телефонная сеть имеет скорость передачи 64 Кбит/с, однако наличие дополнительных искажений и шумов от работы ЦАП и АТС, хотя и меньших по уровню, чем шум дискретизации АЦП, ограничивает достижимую скорость передачи. Кроме того, тестирование 56К-модемов показывает возможность достижения скорости в диапазоне 40...50 Кбит/с при связи с местной телефонной станцией и 28...33 Кбит/с при работе на международных линиях.

Таким образом, достижение скорости передачи 33,6 Кбит/с и, тем более, 56 Кбит/с требует выполнения целого ряда условий. В первую очередь сама по себе телефонная линия со всем оборудованием, которое используется для преобразования сигналов и коммутации каналов, должна быть достаточно качественной в смысле малости вносимых искажений сигналов (см. 12.2).

Чтобы работа со скоростью 56 Кбит/с была возможной, необходимо выполнение трех дополнительных условий.

1. Цифровое подключение на одном из концов (со стороны провайдера).

2. Поддержка стандарта V.90 на обоих концах. Стандарт V.90 должен поддерживаться на обоих концах соединения: как аналоговым модемом пользователя, так и сервером удаленного доступа или модемным пулом на стороне хост-компьютера. Переход к стандарту V.90 не означает обязательного приобретения нового модема, т.к. некоторые из них допускают чисто программный «upgrade».

3. Одно аналого-цифровое преобразование. На пути следования сигнала между цифровым модемом V.90 и аналоговым модемом может быть только одно аналого-цифровое преобразование.

Если необходимы подробности, то их можно найти в сети Internet (достаточно в одной из русских поисковых систем указать ключевое слово «V.90»). Однако самый правильный (и неизбежный) шаг состоит в том, чтобы выяснить все у выбранного провайдера и, по возможности, осуществить пробную эксплуатацию 56К-модема (некоторые из провайдеров предоставляют такой вид сервиса).
